Dull cydberthynas croes-ar gyfer technoleg mesur llif ultrasonic

Fel offeryn nad yw'n-gyswllt,mesuryddion llif ultrasonicyn cael ystod eang o gymwysiadau mewn llawer o feysydd diwydiannol. Mae yna lawer o ddulliau mesur ar gyfer mesuryddion llif ultrasonic. Mae'r bennod hon yn cyflwyno cymhwyso'r dull cydberthynas croes mewn mesuryddion llif ultrasonic, a hefyd yn astudio ac yn efelychu'r dull cydberthynas croes. Er mwyn datrys cywirdeb mesur egwyddor mesurydd llif ultrasonic pdf, gan fod ymyrraeth signal sŵn yn effeithio'n hawdd ar y dull gwahaniaeth cyfnod traddodiadol, gan effeithio felly ar y cywirdeb mesur, cynigir defnyddio'r dull gwahaniaeth cam fel y dull mesur sylfaenol, ac ychwanegu'r egwyddor cydberthynas, algorithm rhyngosod ac algorithm cyfartaleddu i wella ei allu gwrth-ymyrraeth a gwella ymhellach gywirdeb mesur egwyddor mesurydd llif ultrasonic pdf.

Mae'r dull ar gyfer mesur cyflymder llif gan ddefnyddio llifmedrau cydberthynas traws ultrasonic yn seiliedig ar yr egwyddor o adlewyrchiad ultrasonic: gan ddefnyddio dau guriad yn olynol, mae mudiant gronynnau'n cael ei bennu trwy ddadansoddi'r oedi rhwng y signalau ôl-wasgaredig a gynhyrchir o fewn cyfaint diffiniedig. Ystyrir y gyfrol hon fel cyfaint côn silindr, ac mae ei nodweddion yn cydberthyn â nodweddion y synhwyrydd.

Mae'r synhwyrydd mesurydd llif yn allyrru corbys ultrasonic ar ongl sefydlog i sganio deunyddiau adlewyrchol (microronynnau, mwynau, neu swigod) mewn dŵr glaw a dŵr gwastraff, gan arbed yr adleisiau dilynol fel delweddau neu batrymau atsain. Ar ôl rhai milieiliadau, perfformir ail sgan, ac mae'r ddelwedd neu'r patrwm adlais sy'n deillio o hynny hefyd yn cael ei arbed. Oherwydd bod y deunyddiau adlewyrchol yn symud yn gydamserol â'r cyfrwng dŵr glaw a dŵr gwastraff, gellir nodi lleoliad y deunyddiau adlewyrchol trwy gymharu'r berthynas rhwng dwy ddelwedd neu batrwm tebyg, a thrwy hynny ganfod a chyfrifo'r cyflymder llif.

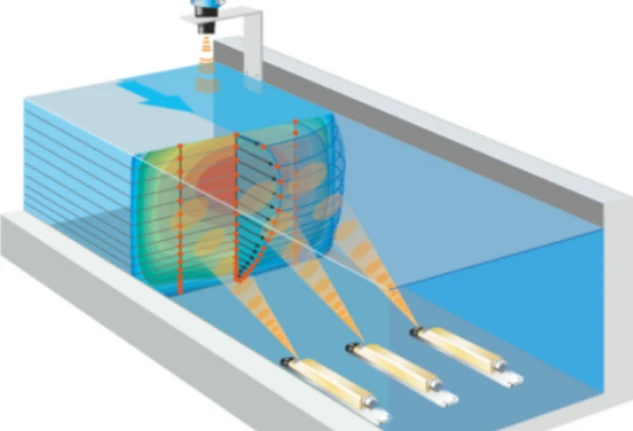

O ystyried ongl trawst a chyfradd ailadrodd curiad y galon uwchsain, gellir mesur cyflymder hyd at 16 haen o ronynnau munud yn yr hylif yn uniongyrchol trwy ddosbarthiad gofodol, a thrwy hynny gyfrifo'n uniongyrchol y cyflymder llif toriadol uchel ar draws y bibell fanwl gywir: pan fo'r cyflymder llif yn cael ei gyfrifo'n uniongyrchol.<1m/s, the measurement inaccuracy is ±0.5% + 5mm/s of the measured value; when the flow velocity is >1m/s, yr anghywirdeb mesur yw ±1% o'r gwerth a fesurwyd. Dyma hefyd y prif reswm pam fod cywirdeb mesur y llifmeter croes-gydberthynas yn well na'r llifmeter Doppler. Dangosir yr egwyddor fesur yn y ffigwr.

Mae'r ffigur yn dangos y gwahaniaeth amser rhwng lluosogi i lawr yr afon ac i fyny'r afon mewn hylif, y gellir ei fesur gan ddefnyddio'r dull gwahaniaeth cyfnod.

Y maint ffisegol a fesurir gan y dull gwahaniaeth cyfnod yw'r gwahaniaeth cyfnod rhwng dwy set o signalau. Pan fydd pwls ultrasonic parhaus neu guriad â chyfnod hir yn cael ei ollwng, bydd gwahaniaeth cyfnod yn cael ei gynhyrchu rhwng y signalau o'r ddwy set o stilwyr derbyn ultrasonic, ac mae'r gwahaniaeth cam hwn yn adlewyrchu maint y cyflymder llif hylif.

Mae cymhwyso'r dull cydberthynas croes yn y dull gwahaniaeth cyfnod yn cael ei adlewyrchu'n bennaf yn yr agweddau canlynol:

Wrth fesur gwahaniaeth cyfnod, efallai y bydd gan ddau signal wrthbwyso amser neu ofodol. Mae'r dull cydberthynas croes yn cyfrifo tebygrwydd dau signal ar wahanol oediadau amser, gan ddod o hyd i'r gwerth oedi sy'n uchafu'r gydberthynas, gan bennu'r gwrthbwyso cymharol rhwng y signalau felly. Er enghraifft, mewn mesuryddion llif ultrasonic, canfyddir y gwahaniaeth amser rhwng signalau ultrasonic i fyny'r afon ac i lawr yr afon gan ddefnyddio cydberthynas croes, ac yna mae'r gwahaniaeth cyfnod yn deillio.

Mae signalau byd go iawn yn aml yn cael eu heffeithio gan ymyrraeth sŵn, ac mae'r dull croesberthynas yn gadarn i sŵn. Trwy gyfrifo'r gydberthynas rhwng dau signal, mae cydrannau sŵn yn cael eu canslo'n rhannol yn ystod y broses gydberthynas, tra bod gwybodaeth ddefnyddiol (fel perthynas cyfnod) yn cael ei chadw. Er enghraifft, wrth brofi sŵn cam, gall y dull cydberthynas groes ddileu sŵn a gyflwynir gan y system fesur, gan amlygu nodweddion sŵn cam y signal mesuredig.

info-500-521

Mae lleoliad brig y ffwythiant cydberthyniad croes yn cyfateb i'r gwahaniaeth gwedd rhwng y signalau. Ar gyfer signalau gyda'r un amledd ond cyfnodau gwahanol, gall y dull cydberthynas groes drosi'r oedi amser yn wahaniaeth cyfnod trwy ddod o hyd i'r oedi sy'n cyfateb i'r brig. Er enghraifft, mewn systemau cyfathrebu di-wifr neu radar, gellir defnyddio mesur gwahaniaeth cyfnod signalau gan ddefnyddio cydberthynas groes ar gyfer cymwysiadau megis lleoli, amrywio, neu gydamseru.

Mewn systemau mesur amlsianel, gellir defnyddio cydberthynas croes i ddadansoddi'r berthynas cyfnod rhwng signalau o sianeli gwahanol. Er enghraifft, mewn dadansoddwr sŵn cam, rhennir y signal mesuredig yn sianeli lluosog ar gyfer prosesu cydberthynas groes, a all wella cywirdeb mesur a sensitifrwydd tra'n dileu gwahaniaethau sŵn rhwng sianeli.
