Mae symbol mesurydd llif ar P&ID yn dweud wrthych ble mae llif yn cael ei fesur, ei nodi, ei drosglwyddo, neu ei reoli mewn llinell broses. Ar y llun gall edrych fel cylch plaen, cyfyngiad yn y bibell, neu siâp metr bach. Yn ymarferol, mae'r marc hwnnw'n cynnwys swm syfrdanol o wybodaeth am y pwynt mesur, swyddogaeth yr offeryn, a'r bwriad dylunio y tu ôl i'r ddolen.
Os ydych chi'n agor diagram pibellau ac offeryniaeth am y tro cyntaf, gall symbolau llif deimlo'n ddryslyd oherwydd bod y llun fel arfer yn dangos sawl eitem gysylltiedig ar unwaith: elfen llif cynradd, trosglwyddydd, dangosydd lleol, rheolydd, a'r llinellau signal sy'n eu clymu i system reoli. Mae'r canllaw hwn yn cerdded trwy sut i ddarllen y symbolau hynny y ffordd y mae peiriannydd offeryn neu broses yn eu darllen yn ystod adolygiad P&ID, fel y gallwch ddehongli pwynt mesur llif heb ddyfalu. Drwyddi draw, mae un rheol yn dal: chwedl y prosiect, y daflen ddata offeryn, a'r safon berthnasol sydd â'r gair olaf bob amser.
Beth yw Symbol Mesurydd Llif ar P&ID?
Symbol mesurydd llif yw cynrychiolaeth graffigol dyfais mesur llif neu swyddogaeth mesur llif ar P&ID. Yn dibynnu ar safon y prosiect a'r tag, gall yr un math o symbol sefyll ar gyfer mesurydd llif cyflawn, elfen llif sylfaenol, trosglwyddydd, dangosydd lleol, neu swyddogaeth rheoli llif.
Dyna'n union pam na ddylai symbol byth gael ei ddarllen ar ei ben ei hun. Darllenwch ef ynghyd â'r llythrennau y tu mewn neu wrth ymyl y swigen offeryn, y rhif dolen, y llinell broses y mae'n eistedd arno, y llinell signal sy'n gysylltiedig ag ef, a chwedl P&ID y prosiect. Cylch wedi ei nodiFTfel arfer yn pwyntio at drosglwyddydd llif; cylch wedi ei nodiFIfel arfer yn golygu arwydd llif; tag felFFIC-101fel arfer yn cyfeirio at lif sy'n dangos rheolydd yn dolen 101. Mae'r arddull lluniadu yn amrywio, ond mae'r rhesymeg yn gyson: mae'r llythrennau'n disgrifio'r swyddogaeth, tra bod y siâp a'r lleoliad yn dweud wrthych sut mae'r offeryn yn cyd-fynd â'r broses.
Symbol Mesurydd Llif vs Tag vs Swigen Offeryn: Beth Mae Pob Rhan yn ei Olygu
Daw’r rhan fwyaf o wallau darllen o gymylu tri pheth gwahanol sy’n eistedd ar ben ei gilydd ar un pwynt mesur. Mae eu gwahanu yn gwneud popeth arall yn haws.
- Y symbolyw'r siâp graffeg ar neu wrth ymyl y bibell - swigen offeryn, cyfyngiad, tiwb taprog, neu gorff metr. Mae'n awgrymupa fatho ddyfais neu swyddogaeth sydd yno.
- Y tagyw'r testun: llythrennau adnabod ynghyd â rhif dolen, fel FT-101. Mae'r llythyrau'n dweud wrthych y swyddogaeth; mae'r rhif yn clymu'r offeryn i ddolen benodol.
- Y swigen offerynyw'r cylch (neu gylch-yn-a-sgwâr) sy'n gartref i'r tag. Mae ei siâp a'r llinell drwyddo yn amgodiollemae'r offeryn yn byw - yn y maes, ar banel, neu mewn system arddangos a rennir.
- Y math o linellsy'n gysylltiedig â'r swigen yw'r signal: cysylltiad proses, signal trydanol, signal niwmatig, neu gyswllt data digidol.
Felly gellir disgrifio pwynt llif sengl gan bedair haen ar unwaith. Nid camgymeriad darllen cyffredin yw'r symbol ei hun, ond trin y llythrennau tag fel testun addurniadol. Y llythrennau fel arfer yw'r cliw mwyaf dibynadwy ar y llun cyfan.
Sut i Ddarllen Mesurydd Llif Tagiau: F, AB, FI, FT, FIC a Mwy
Y ffordd gyflymaf i ddadgodio symbol llif yw darllen y llythrennau tag yn gyntaf. Yn y rhan fwyaf o gonfensiynau P&ID mae'r llythyren gyntaf yn nodi'r newidyn mesuredig, ac mae'r llythrennau canlynol yn disgrifio swyddogaeth yr offeryn.
Beth Mae "F" yn ei olygu?
Mewn tagiau offeryn llif,Fyn golygu llif. Mae'n arwydd bod yr offeryn yn mesur, yn dynodi, yn trawsyrru, yn newid, yn cofnodi, yn crynhoi, neu'n rheoli llif.

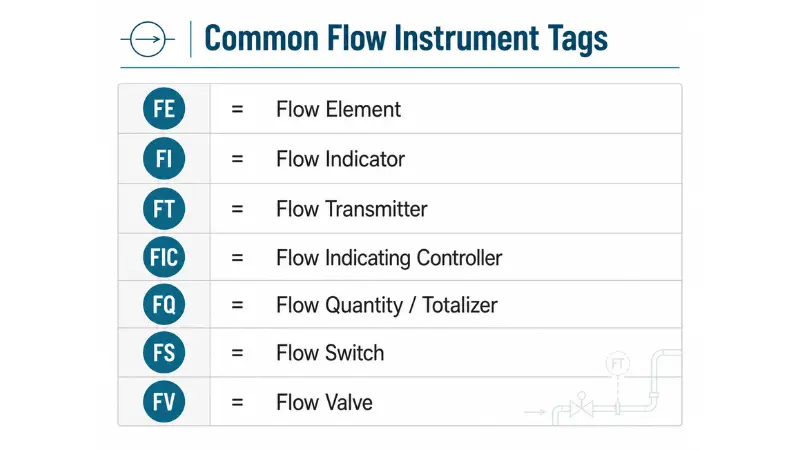

| Tag | Ystyr Nodweddiadol | Yr hyn y mae'n ei ddweud wrthych |
|---|---|---|
| AB | Elfen Llif | Yr elfen synhwyro sylfaenol sy'n rhyngweithio â'r hylif |
| FI | Dangosydd Llif | Dyfais neu arddangosfa sy'n dangos y gyfradd llif |
| FT | Trosglwyddydd Llif | Dyfais sy'n trosi'r mesuriad yn signal llif y gellir ei ddefnyddio |
| FIC | Rheolydd Dangos Llif | Rheolydd sy'n arddangos ac yn rheoli llif |
| FQ / FQI | Nifer Llif / Totalizer | Integreiddio llif dros amser i roi cyfanswm cyfaint |
| FS | Switsh Llif | Mae newidiadau yn nodi pan fydd llif yn croesi cyflwr penodol |
| FV | Falf Llif | Yr elfen reoli derfynol sy'n cael ei gyrru gan y ddolen |
Pan fydd gan y tag swyddogaeth gyfansymiol fel FQ, mae'r pwynt yn gwneud mwy na darllen cyfradd enbyd - mae'n cronni cyfaint ar gyfer sypynnu, bilio, neu gydbwysedd materol. Dyna'r un swydd sy'n cael ei thrin gan un ymroddedigtotalizer llifyn y maes.
Dangosydd yn erbyn Trosglwyddydd yn erbyn Rheolydd
Mae'r tri hyn yn hawdd eu drysu ac yn wahanol iawn o ran swyddogaeth:
- A dangosydd llifyn dangos y gwerth. Gall gael ei osod yn lleol ar y gweill neu ei ddangos ar banel neu sgrin system reoli.
- A trosglwyddydd llifyn anfon signal. Mae'n trosi'r llif mesuredig yn allbwn trydanol, digidol neu niwmatig y gall PLC, DCS, recordydd neu reolwr ei ddefnyddio. Os ydych chi eisiau'r manylion ymlaenbeth mae trosglwyddydd llif yn ei wneud mewn gwirionedd, mae'n werth darllen ar wahân, oherwydd mae'r rhan fwyaf o fesuryddion modern ar P&ID yn cael eu tynnu fel trosglwyddyddion.
- A rheolydd llifyn cymharu'r llif mesuredig yn erbyn pwynt gosod ac yn gyrru elfen reoli derfynol - fel arfer falf - i ddal y targed.
- A elfen llifyw'r rhan sy'n synhwyro'n gorfforol neu'n creu'r cyflwr mesuradwy: plât orifice, tiwb Venturi, rotor tyrbin, tiwb magnetig, neu drefniant transducer ultrasonic.
Beth mae Rhif Dolen yn ei Ddweud Wrthyt
Mae'r rhif ar ôl y llythrennau yn nodi'r ddolen. Os yw FE-101, FT-101, a FIC-101 i gyd yn ymddangos yn yr un ardal, maent bron yn sicr yn perthyn i un ddolen mesur a rheoli. Dyma'r arferiad unigol mwyaf defnyddiol ar luniad prysur: mewn llawer o P&IDs planhigion, nid yw FE-101 a FT-101 yn ddau fesurydd llif ar wahân - maent yn ddwy swyddogaeth yn yr un ddolen llif, wedi'u holrhain o'r bibell yr holl ffordd i'r system reoli.

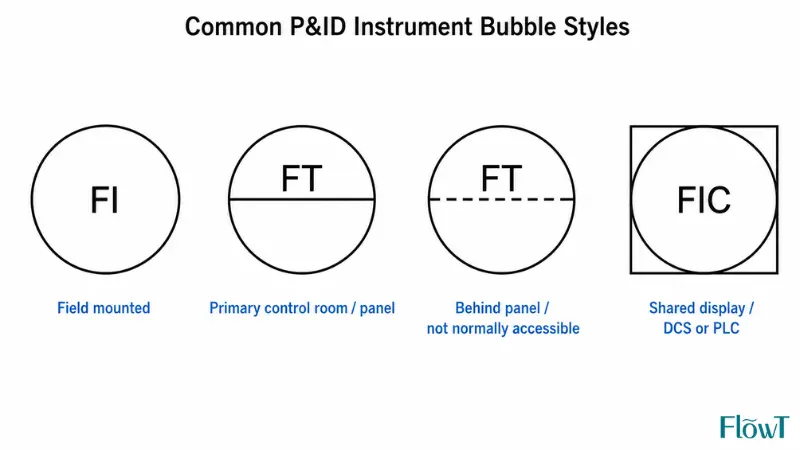

Arddulliau Swigen Offeryn P&ID Cyffredin ar gyfer Offerynnau Llif
Nid cynhwysydd yn unig yw'r swigen o amgylch y tag. O dan y confensiwn ISA a ddefnyddir yn eang, mae ei siâp a'r llinell drwyddo yn dweud wrthych ble mae'r offeryn wedi'i leoli ac a all gweithredwr ei gyrraedd.
- Cylch plaen, dim llinell:offeryn arwahanol, wedi'i osod mewn cae ac fel arfer yn hygyrch i'r gweithredwr - er enghraifft, FI lleol wrth y bibell.
- Cylchwch gyda llinell lorweddol solet:mewn lleoliad sylfaenol fel ystafell reoli ganolog, sy'n hygyrch i'r gweithredwr ar flaen y panel.
- Rhowch gylch o amgylch gyda llinell lorweddol doredig:wedi'i leoli y tu ôl i banel neu mewn man nad yw'n hygyrch fel arfer.
- Cylchwch y tu mewn i sgwâr:swyddogaeth arddangos a rennir / rheoli a rennir, fel arfer system DCS, PLC, neu SCADA yn hytrach na dyfais unigol ar ei phen ei hun.
Dyma pam y gellir darllen dynodiad lleol yn erbyn dynodiad o bell yn syth o'r llun unwaith y byddwch yn gwybod y confensiwn. Gall yr un tag FT ymddangos fel swigen maes ac eto fel swigen arddangos a rennir, gan ddangos bod y signal maes yn dod i mewn i'r system reoli. Fel bob amser, cadarnhewch yr arddulliau hyn yn erbyn y chwedl, oherwydd bod cwmnïau'n eu haddasu.
Symbolau Mesuryddion Llif Cyffredin a Beth Maen nhw'n ei Olygu
Mae gwahanol fathau o fesuryddion llif yn cael eu tynnu gyda symbolau gwahanol, ond mae arddulliau'n amrywio yn ôl cwmni, meddalwedd, gwlad a phrosiect. Darllenwch y math o fesurydd fel awgrym cryf, nid gwarant, a chadarnhewch ef cyn unrhyw benderfyniad dylunio, gosod neu brynu.
Symbol Mesurydd Llif Cyffredinol
Mae symbol mesurydd llif sylfaenol yn aml yn swigen offeryn plaen neu farc mesurydd syml ar y bibell. Mae'n ymddangos pan nad yw'r union fath o fesurydd wedi'i nodi eto, neu pan fydd angen i'r lluniad ddangos yn unig bod llif yn cael ei fesur ar y pwynt hwnnw. Mae'r tag cyfagos - FI, FT, neu FQ - yn cario mwy o bwysau na'r siâp, oherwydd mae'n dweud wrthych a yw'r pwynt yn dynodi, trawsyrru, cyfanswm, neu reolaethau.Ar lun, chwiliwch amy tag a'r llinell signal cysylltiedig cyn rhagdybio unrhyw beth am y dechnoleg.
Symbol Mesurydd Llif Plât Orifice
Dyfais pwysau gwahaniaethol yw plât orifice. Ar P&ID mae fel arfer yn ymddangos fel cyfyngiad neu blât yn y llinell, gyda chysylltiadau gwasgedd yn rhedeg i drosglwyddydd pwysau gwahaniaethol.Ar lun, chwiliwch amtapiau pwysedd i fyny'r afon ac i lawr yr afon, llinellau ysgogiad, falfiau ynysu neu ddargyfeirio, a thag FT neu FIC cysylltiedig.
Nid yw'r plât a'r trosglwyddydd yr un ddyfais: mae'r plât yn creu'r gwahaniaeth pwysau, a'rtrosglwyddydd pwysau gwahaniaetholyn trosi'r gwahaniaeth hwnnw yn signal llif. Mae mesuriadau sy'n seiliedig ar orifice yn gyffredin ar benynnau stêm, llinellau mawr, a gwasanaeth nwy, ac mae'r geometreg a'r ansicrwydd yn cael eu llywodraethu'n rhyngwladol gan y
Cyfres ISO 5167 ar gyfer-mesur llif pwysau gwahaniaethol.
Symbol Mesurydd Venturi
Mae symbol mesurydd Venturi yn dangos bod y bibell yn culhau ac yn lledu'n raddol, gan adlewyrchu siâp go iawn y tiwb. Mae'n cael ei ddewis dros blât tarddiad plaen pan fo angen-mesur pwysedd gwahaniaethol ar y broses gyda cholli pwysau parhaol is - mantais ystyrlon ar brif gyflenwad dŵr mawr neu wasanaeth sy'n sensitif i ynni, er ei fod yn costio mwy ac yn cymryd mwy o le. Mae'r gwahaniaeth colli pwysau parhaol rhwng dyfeisiau cynradd yr union fath o ffigwr a fesurwyd yn ISO 5167. Fel gyda'r orifice, mae'r symbol yn dangos yr elfen gynradd, ond mae'r ddolen fesur hefyd yn cynnwys y cysylltiadau pwysau a'r trosglwyddydd.
Rotameter neu Symbol Mesurydd Llif Arwynebedd Amrywiol
Tynnir rotameter (mesurydd arwynebedd amrywiol) gyda thiwb taprog a fflôt; wrth i lif godi, mae'r fflôt yn codi ac mae'r gweithredwr yn darllen graddfa. Ar P&ID mae fel arfer yn nodi symllleolpwynt gwirio yn hytrach na dolen reoli, ac yn aml dim ond FI yw'r tag. Mae rhai fersiynau yn ychwanegu trosglwyddydd neu switsh, felly darllenwch y tag a'r nodiadau o hyd. Y gwasanaeth nodweddiadol yw llinellau cyfleustodau, llinellau carthu,-gwiriadau dŵr oeri, a-systemau labordy llif isel - lleoedd lle mae darlleniad gweledol cyflym yn ddigon.
Symbol Mesurydd Llif Magnetig
Mae mesurydd llif magnetig (magmedr) yn mesur hylifau dargludol gan ddefnyddio anwythiad electromagnetig ac mae'n gyffredin ar linellau dŵr, dŵr gwastraff, cemegol a slyri. Gall ei symbol awgrymu electrodau neu gorff metr wedi'i osod mewn llinell, ac fel arfer caiff ei dynnu fel trosglwyddydd oherwydd bod y rhan fwyaf o fagmetrau'n allbwn signal.Ar lun, chwiliwch amcorff mesurydd mewnlinell ar linell hylif ynghyd â thag FT.
Yma mae dyfarniad concrid yn curo rheol generig: ar gyfer dŵr gwastraff budr, dargludol, amesurydd llif magnetigfel arfer yn fwy ymarferol na mesurydd tyrbin oherwydd nid oes ganddo rotor yn y llwybr llif i faeddu neu wisgo. Mae dau fanylion gosod yn ddigon pwysig i wirio ar y safle - cadarnhau
sylfaen briodola deunydd leinin - a chofiwch nad yw magnetau'n gweithio ar nwyon, ager, neu olewau an-ddargludol.
Symbol Mesurydd Llif Tyrbin
Mae mesurydd llif tyrbin yn defnyddio rotor sy'n troelli gyda'r llif; cyflymder rotor yn dod yn signal llif. Ar P&ID mae'r symbol yn aml yn cynnwys marc arddull rotor neu dyrbin yn y corff, ac mae'r ddyfais yn gysylltiedig â hylifau neu nwyon glân.Ar lun, chwiliwch amcorff metr ar linell gymharol lân gyda rhediad syth digonol.
Oherwydd amesurydd llif tyrbinâ rhannau symudol, y cwestiynau ymarferol yw glendid hylif, traul, a gludedd. Uchel neu newidiol
gludedd hylifyn symud y graddnodi, felly mae tyrbin yn ffit cryf ar gyfer tanwyddau glān, gludedd isel a hydrocarbonau ac yn un gwael ar gyfer gwasanaeth budr neu gludiog.
Symbolau Mesuryddion Llif Ultrasonic a Coriolis
Mae P&IDs modern yn dangos mesuryddion ultrasonic a Coriolis yn gynyddol. Anmesurydd llif ultrasonicgellir ei luniadu gyda chorff mesurydd neu drefniant trawsddygiadur allanol, a gall fod yn glamp-ar neu mewn llinell - sy'n ei gwneud yn ddewis aml ar gyfer ôl-ffitiadau a phibellau mawr lle mae torri mewn metr yn anymarferol. Fel y rhan fwyaf o fesuryddion llif, mae angen digon arno o hyd
rhediadau pibell syth i fyny'r afon ac i lawr yr afoni ddarllen yn gywir.
Mae mesurydd Coriolis yn cael ei dynnu gyda chorff arbenigol ac fe'i defnyddir lle mae angen llif màs, dwysedd, neu gywirdeb uchel - dosio cemegol, trosglwyddo dalfa, a chydbwysedd deunydd. Oherwydd bod yr egwyddor sylfaenol yn wahanol i fesuryddion cyfeintiol, fel arfer mae'n rhaid i'r tag, nodyn offer, mynegai offeryn, a thaflen ddata gadarnhau'r dechnoleg; hanfodionMesur llif màs Coriolisyn werth eu deall cyn darllen y dolenni hyn.
Mae dau fath arall yn llenwi gwasanaeth cyffredin: ar gyfer stêm a llawer o linellau nwy byddwch yn aml yn gweld amesurydd llif fortecs, ac ar gyfer aer cywasgedig a llif nwy a
mesurydd llif màs thermolyn nodweddiadol. Efallai y bydd y symbol yn edrych yn generig, felly gadewch i gynnwys y llinell a'r tag eich llywio.
Siart Cyfeirio Cyflym Symbol Mesurydd Llif
Defnyddiwch y siart hwn fel cymorth darllen ymarferol yn y lluniad - sut olwg sydd ar y symbol, y tagiau y byddwch yn eu gweld, a beth i'w wirio cyn ymddiried ynddo.
| Math o Fesurydd Llif | Cliw P&ID Cyffredin | Tag nodweddiadol | Beth i'w Wirio |
|---|---|---|---|
| Mesurydd llif cyffredinol | Symbol mesurydd syml neu swigen offeryn ar bibell | FI, FT, FQ | A yw'r math wedi'i nodi mewn man arall |
| Plât Orifice | Cyfyngiad yn y bibell gyda thapiau pwysau | FE, FT, FIC | Trosglwyddydd DP, llinellau ysgogiad, lleoliad tap |
| Venturi metr | Siâp tiwb cul a-llyfn | FE, FT | Colli pwysau parhaol, maint y bibell, gofod |
| Rotameter (ardal amrywiol) | Tiwb taprog gyda fflôt, mownt lleol | FI | Lleol yn unig, neu a yw hefyd yn allbwn signal |
| Mesurydd llif magnetig | Corff mewnol ar linell-hylif dargludol | FT | Dargludedd, sylfaen, deunydd leinin |
| Mesurydd llif tyrbin | Marc metr arddull rotor neu dyrbin | FT, FQ | Hylif glân, gludedd, rhediad syth |
| Mesurydd llif uwchsonig | Mewn-lein neu glampio-ar ddynodiad trawsddygiadur | FT | Deunydd pibell, dull gosod, rhediad syth |
| Mesurydd llif vortex | Bluff-mesurydd corff mewnol, yn aml ar stêm/nwy | FT, FQ | Isafswm llif, tymheredd, dirgryniad |
| Mesurydd llif màs thermol | Mesurydd mewnol neu fewnosod ar linell nwy/aer | FT | Cyfansoddiad nwy, -gallu llif isel |
| Mesurydd llif Coriolis | Corff mesurydd mewnol arbenigol | FT, FQ, tag dwysedd | -angen llif màs, gostyngiad pwysau, dirgryniad |
Mae'r siart hwn yn seiliedig ar arfer P&ID cyffredin. Gellir cynrychioli'r un ddyfais gorfforol yn wahanol rhwng safonau a phrosiectau, felly cadarnhewch bob amser yn erbyn chwedl y prosiect a'r taflenni data offeryn.

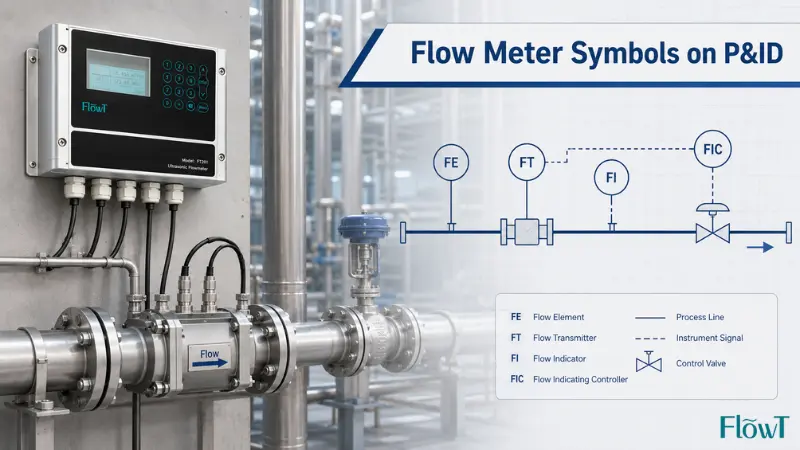

Darllen Un Dolen Llif: FE-101, FT-101, FIC-101 a FV-101
Y ffordd fwyaf clir o weld sut mae symbolau, tagiau a llinellau signal yn gweithio gyda'i gilydd yw darllen dolen gyflawn. Tybiwch fod y llun yn dangos pedair eitem yn rhannu dolen rhif 101 ar yr un llinell:
- FE-101- yr elfen llif, wedi'i dynnu fel cyfyngiad yn y bibell (plât orifice).
- FT-101- y trosglwyddydd, swigen sy'n cael ei bwydo gan linellau ysgogiad o dapiau pwysedd y plât. Mae'n trosi'r pwysau gwahaniaethol yn signal llif.
- FFIC-101- y rheolydd, fel arfer swigen arddangos a rennir yn y system reoli. Mae'n cymharu darlleniad FT-101 â phwynt penodol.
- FV-101- y falf rheoli, yr elfen olaf. Mae FIC-101 yn ei yrru i ddal y llif targed.
Dilynwch y llinellau ac mae'r stori'n darllen yn lân: mae'r plât yn creu gwahaniaeth pwysau, mae'r trosglwyddydd yn ei droi'n signal, mae'r rheolwr yn penderfynu, ac mae'r falf yn gweithredu. Nid yw'r un o'r pedwar hyn yn "y mesurydd llif" ar ei ben ei hun - gyda'i gilydd maent yn un ddolen rheoli llif. Mae canfod y rhif dolen a rennir hwnnw'n troi pedwar symbol ar wahân yn un swyddogaeth ddealladwy.
Sut i Ddehongli Pwynt Mesur Llif Cam wrth Gam?
Gweithiwch o'r siâp lluniadu i'r ffwythiant ac yna i gyd-destun y broses.
Cam 1: Nodwch y Corff Symbol neu Fesurydd
Lleolwch y marc ar y bibell. Ai cylch plaen, cyfyngiad, elfen taprog, neu gorff mesurydd arbennig ydyw? Dyma'ch cliw cyntaf i weld a yw'r llun yn dangos swyddogaeth gyffredinol neu fath penodol o fesurydd.
Cam 2: Darllenwch y Llythyrau Swyddogaeth
Darllenwch FE, FI, FT, FIC, FS, neu FQ. Mae FT yn trosglwyddo signal llif; Mae FIC yn dynodi ac yn rheoli; Mae AB yn cyfeirio at y brif elfen; FQ cyfanswm. Mae'r llythyrau'n datrys y rhan fwyaf o amwysedd cyn i chi edrych ar unrhyw beth arall.
Cam 3: Gwiriwch y Rhif Dolen
Cydweddwch y rhifau. Mae rhifau a rennir mewn un ardal bron bob amser yn golygu un ddolen, sy'n eich galluogi i olrhain y mesuriad llawn-a-llwybr rheoli yn hytrach na darllen dyfeisiau ynysig.
Cam 4: Dilynwch a Datgodio'r Llinell Arwyddion
Mae'r math o linell yn dweud wrthych sut mae'r offeryn yn cysylltu. Mae confensiynau'n amrywio, ond fel arfer byddwch yn dod ar draws llinell solet plaen ar gyfer proses neu gysylltiad mecanyddol, llinell doredig ar gyfer signal trydanol, llinell â thoriadau dwbl ar gyfer signal niwmatig, a llinell â chylchoedd bach neu ddotiau ar gyfer cyswllt data digidol. Peidiwch â chymryd yn ganiataol bod dangosydd lleol yn cyrraedd y system reoli oni bai bod llinell signal neu dag yn ei gadarnhau - a phan fo math o linell yn anghyfarwydd, darllenwch ef o'r chwedl lluniadu yn hytrach na dyfalu.
Cam 5: Cadarnhewch gyda'r Chwedl a'r Mynegai
Caewch y ddolen trwy wirio'r chwedl P&ID, y mynegai offeryn, a safon y prosiect, yn enwedig ar draws lluniadau o wahanol gwmnïau, gwledydd neu feddalwedd. Mae symbol sy'n edrych yn gyfarwydd yn dal yn gallu cario -ystyr prosiect penodol.
Sut i Gadarnhau'r Math Mesurydd Gwirioneddol Y Tu ôl i'r Symbol
Mae symbol P&ID yn dangos bwriad, nid gwarant o'r hyn sy'n cael ei osod. Pan fo'r math yn bwysig - ar gyfer maint, darnau sbâr, cynnal a chadw, neu lofnodi-i ffwrdd - dilynwch lwybr y ddogfen yn hytrach na'r lluniad yn unig:
- P&IDMae - yn dangos y ddolen, y ffwythiant, a'r cysylltiadau.
- Mynegai offerynMae - yn rhestru pob tag gyda'i wasanaeth, math, a chyfeiriadau.
- Taflen ddataMae - yn diffinio'r dechnoleg mesurydd penodol, y deunyddiau, yr amrediad a'r cywirdeb.
- Diagram dolenMae - yn dangos gwifrau, terfyniadau, a dyfais llwybr signal fesul dyfais.
- Rhestr I/OMae - yn cadarnhau sut mae'r signal yn glanio yn y system reoli.
Mae disgyblaeth syml yn atal y rhan fwyaf o bethau annisgwyl maes: peidiwch â chymeradwyo math metr o'r symbol P&ID yn unig; ei gadarnhau yn y daflen ddata offeryn. Os yw'r P&ID yn dangos FT generig yn unig a dim technoleg, mae'r ateb yn byw yn y mynegai a'r daflen ddata, nid yn y siâp.

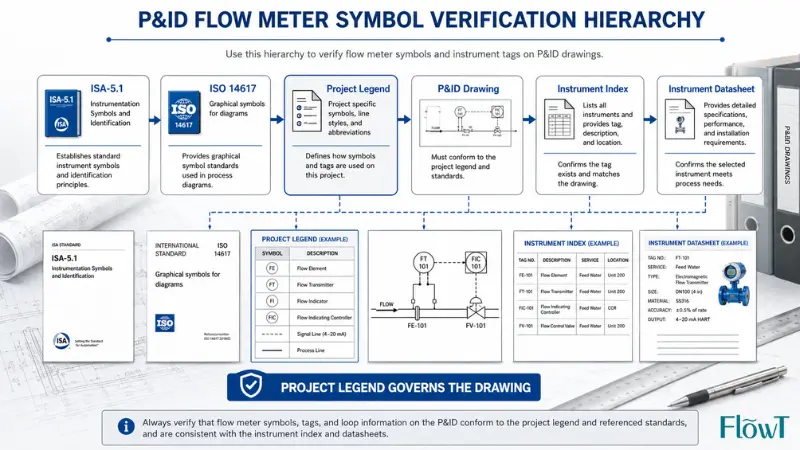

Safonau Tu ôl i'r Symbolau: ISA-5.1, ISO 14617 a Chwedlau'r Prosiect
Mae symbolau'n amrywio oherwydd bod mwy nag un safon yn sefyll y tu ôl iddynt, ac mae prosiectau'n addasu'r safonau hynny i'w confensiynau eu hunain. Mae gwybod yr hierarchaeth yn esbonio'r rhan fwyaf o'r amrywiad a welwch.
Yng Ngogledd America a llawer o'r diwydiant proses, mae tagiau a symbolau offeryn yn dilyn ySafon ISA-5.1 ar gyfer offeryniaeth a symbolau rheoli ac adnabod, sy'n gosod ffordd unffurf o ddarlunio ac adnabod swyddogaethau mesur a rheoli; roedd ei adolygiad yn 2024
ail-deitl i bwysleisio bod symbolau rheoli wedi'u cynnwys. Yn rhyngwladol, mae symbolau graffigol ar gyfer diagramau - gan gynnwys y rheolau ar gyfer eu hadeiladu a'u cyflwyno ar P&ID - yn cael eu cwmpasu gan
ISO 14617, symbolau graffigol ar gyfer diagramau. Ar gyfer-dyfeisiau pwysau gwahaniaethol yn benodol, mae'r geometreg, y gosodiad a'r ansicrwydd yn cael eu diffinio gan ISO 5167.
Mae'r tecawê ymarferol yn syml: mae safonau'n esbonio'r gramadeg, ond mae'rchwedl prosiect sy'n rheoli eich llun. Pan fydd symbol cyfarwydd a chwedl y prosiect yn anghytuno, dilynwch y chwedl, yna gwiriwch yn erbyn y daflen ddata.
Camgymeriadau Cyffredin Wrth Ddarllen Symbolau Mesuryddion Llif
Gan dybio bod Pob Symbol yn Gyffredinol
Mae llawer o symbolau yn dilyn confensiynau cyffredin, ond nid yw pob llun yn defnyddio'r un arddull graffig.Enghraifft:gall cylch-mewn-sgwâr sy'n golygu "dangosiad cyffredin DCS" ar un prosiect gael ei luniadu'n wahanol i brosiect arall. Triniwch y chwedl fel y cyfeiriad olaf.
Drysu AB ac FT
AB yw'r elfen; FT yw'r trosglwyddydd.Enghraifft:mewn gosodiad orifice, FE-201 yw'r plât sy'n creu'r gwahaniaeth pwysau, tra mai FT-201 yw'r trosglwyddydd sy'n troi'r gwahaniaeth hwnnw'n signal. Un ddolen ydyn nhw, nid dau fetr.
Anwybyddu'r Hylif Proses
Mae'r symbol yn dangos bwriad; yr hylif sy'n penderfynu a yw'r dewis yn gwneud synnwyr.Enghraifft:mae symbol mesurydd magnetig ar linell olew an-ddargludol yn faner goch, oherwydd mae angen hylif dargludol ar fagmedr i weithio o gwbl.
Lleol ar Goll yn erbyn Dynodiad Anghysbell
Gall FI fod yn ddarlleniad maes lleol tra bod FT yn anfon signal i rywle arall.Enghraifft:nid yw swigen maes plaen wrth y bibell yr un peth â darlleniad ystafell reoli, hyd yn oed pan fo gan y ddau swyddogaeth arddull "FI". Gwiriwch o'r arddull swigen, llinell signal, a thag.
Darllen y Symbol Heb y Dolen
Mae mesurydd llif fel arfer yn rhan o ddolen fwy gyda throsglwyddydd, rheolydd, falf, larymau a chyd-gloi.Enghraifft:mae darllen FE-101 yn unig tra'n anwybyddu FIC-101 a FV-101 yn cuddio'r ffaith bod y pwynt hefyd yn rheoli llif, nid yn unig yn ei fesur.
Dewis y Mesurydd Llif Cywir Y tu ôl i'r Symbol
Os ydych nid yn unig yn darllen y P&ID ond hefyd yn dewis y mesurydd, dim ond y man cychwyn yw'r symbol. Trowch y rhestr wirio arferol - math hylif, dargludedd, glendid, maint y bibell, cywirdeb, colli pwysau, tymheredd a gwasgedd, allbwn, mynediad cynnal a chadw, a dosbarthiad ardal - yn benderfyniad yn hytrach na rhestr. Mae'r tabl isod yn dangos sut mae'r ffactorau hynny'n pwyntio at fath; am daith gerdded lawnach, gweler y canllaw hwn ymlaendewis mesurydd llif addas.

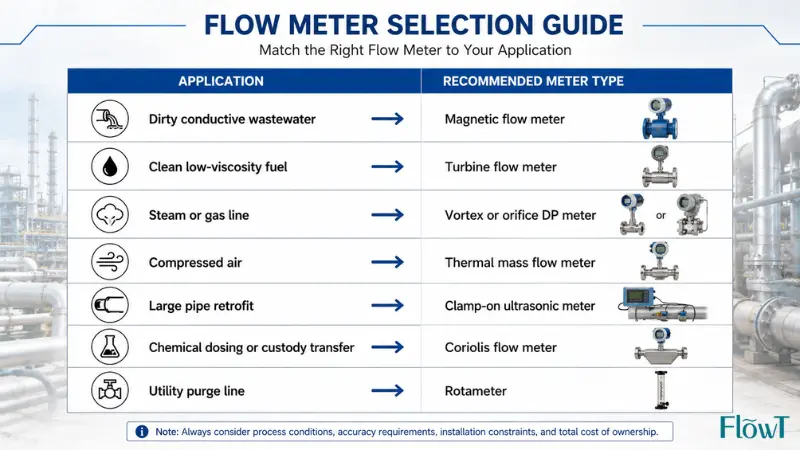

| Cais | Yn aml y Dewis Ymarferol | Pam |
|---|---|---|
| Dŵr budr, dargludol neu ddŵr gwastraff | Mesurydd llif magnetig | Dim rhannau symudol yn y llwybr llif; goddef solidau |
| Tanwydd neu hydrocarbon glân, isel{0}} | Tyrbin neu ddadleoli positif | Cywirdeb da ar hylifau glân; sensitif i faw a gludedd |
| Stêm neu lawer o linellau nwy | Fortecs (neu darddiad / DP) | Yn trin tymheredd uchel; dim rhannau symudol bregus |
| Aer a nwy cywasgedig | Mesurydd llif màs thermol | Darlleniad llif màs uniongyrchol, perfformiad llif isel cryf |
| Pibellau mawr neu ôl-ffitio, dim diffodd | Clamp-ar ultrasonic | Dim toriad pibell, dim gostyngiad pwysau, gosodiad cyflym |
| Dosio cemegol, trosglwyddo dalfa, màs + dwysedd | Coriolis | Cywirdeb uchel a mesur màs uniongyrchol |
| Cyfleustodau, carthu, neu wiriad lleol llif isel | Rotameter (ardal amrywiol) | Arwydd lleol syml, cost isel |
Er enghraifft, mae plât orifice yn gost-effeithiol ond yn ychwanegu colled pwysau parhaol; a Venturi yn lleihau'r golled honno ond yn costio mwy ac angen lle; amesurydd dadleoli positifgall fod yn ardderchog ar hylifau glân, gludiog ond mae'n goddef baw yn wael. Mae'r dewis gorau yn dibynnu ar y rhaglen - ac ar y daflen ddata - nid ar y symbol.
Cwestiynau Cyffredin Am Symbolau Mesuryddion Llif
C: Beth mae FT yn ei olygu ar P&ID?
A: Mae FT fel arfer yn golygu trosglwyddydd llif - dyfais sy'n anfon signal mesur llif i system reoli, recordydd, dangosydd, neu reolwr.
C: Beth mae FI yn ei olygu mewn symbol mesurydd llif?
A: Mae FI fel arfer yn golygu dangosydd llif. Mae'n dangos llif i weithredwr, naill ai'n lleol yn y maes neu ar banel neu sgrin reoli, yn dibynnu ar arddull y swigen.
C: Beth mae AB yn ei olygu ar P&ID?
A: Mae FE fel arfer yn golygu elfen llif - yr elfen gynradd sy'n mesur neu'n creu'r cyflwr mesuradwy, megis plât orifice, tiwb Venturi, rotor tyrbin, neu elfen synhwyro.
C: Beth yw'r gwahaniaeth rhwng AB a FT?
A: AB yw'r elfen sylfaenol sy'n rhyngweithio â'r hylif; FT yw'r trosglwyddydd sy'n trosi'r mesuriad yn signal. Mewn dolen orifice y plât yw'r FE a'r trosglwyddydd pwysau gwahaniaethol yw'r FT - dwy swyddogaeth mewn un ddolen.
C: A yw plât orifice yn fesurydd llif?
A: Plât orifice yw prif elfen mesurydd llif pwysedd gwahaniaethol, nid mesurydd cyflawn ar ei ben ei hun. Mae angen tapiau pwysedd a throsglwyddydd arno i gynhyrchu darlleniad llif, ac mae ei ddyluniad yn cael ei lywodraethu gan ISO 5167.
C: Pam mae rhai symbolau llif yn dangos AB ac FT?
A: Oherwydd bod yr elfen a'r trosglwyddydd yn swyddogaethau gwahanol. Mae'r AB yn rhyngweithio â'r hylif neu'n creu'r cyflwr mesuradwy; mae'r FT yn troi'r cyflwr hwnnw yn signal.
C: Sut ydw i'n gwybod pa fath o fesurydd llif sy'n cael ei ddangos?
A: Darllenwch y symbol, y llythyrau tag, a nodiadau cyfagos, yna cadarnhewch gyda'r mynegai offeryn a'r daflen ddata. Gellir diffinio FT generig ar y P&ID fel technoleg benodol mewn dogfen arall.
C: A yw symbol mesurydd llif yr un peth ym mhob P&ID?
A: Na. Mae prosiectau'n defnyddio confensiynau tebyg, ond mae'r union symbol yn amrywio yn ôl cwmni, meddalwedd, diwydiant a safon. Mae ISA-5.1 ac ISO 14617 yn gosod y gramadeg, ond mae chwedl y prosiect bob amser yn ennill.
C: Ble alla i ddod o hyd i'r chwedl P&ID gywir?
A: Mae'r chwedl fel arfer yn ddalen bwrpasol ar flaen y set lluniadu, wedi'i gefnogi gan y mynegai offeryn a safonau'r prosiect. Pan fydd amheuaeth, mae'r chwedl a'r daflen ddata yn diystyru unrhyw gonfensiwn cyffredinol.
Tecawe Allweddol
Mae symbol mesurydd llif yn fwy na marc bach ar P&ID. Darllenwch ynghyd â'i dag, rhif dolen, arddull swigen, a llinell signal, mae'n dweud wrthych ble mae llif yn cael ei fesur, sut mae'r mesuriad yn cael ei ddefnyddio, ac a yw'r pwynt yn cael ei nodi, ei drosglwyddo, ei gyfanswm, ei reoli, neu ran o ddolen fwy.
I ddarllen symbolau llif yn ddibynadwy: peidiwch byth ag ymddiried yn y siâp yn unig, darllenwch y llythrennau tag, cyfatebwch y rhif dolen, dadgodio'r llinell signal, a chadarnhewch ystyr yn erbyn chwedl y prosiect, mynegai offeryn, a thaflen ddata. Unwaith y bydd symbolau, tagiau a chyd-destun proses yn clicio yn eu lle, mae hyd yn oed P&ID trwchus yn dod yn syml - a phan fyddwch chi'n dewis mesurydd ar gyfer prosiect go iawn, y lluniad yw'r man cychwyn, gyda'r dewis terfynol wedi'i setlo gan amodau'r broses, anghenion cywirdeb, cyfyngiadau gosod, a'r system reoli.
