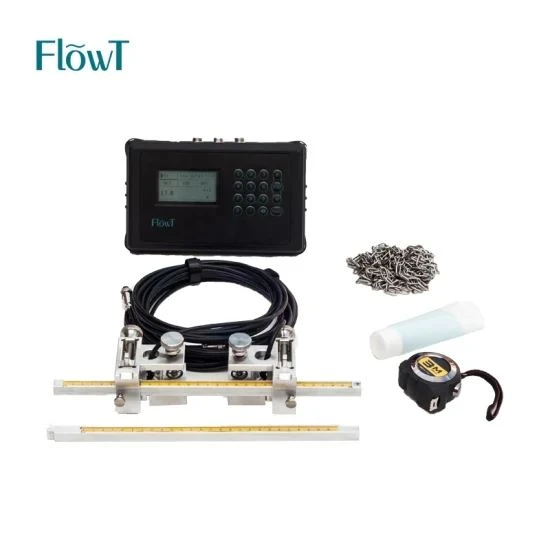

Mae'r clamp llaw-ar fesurydd llif ultrasonic yn bennaf yn cynnwys gwesteiwr mesurydd llif llaw, clamp-ar drawsddygiaduron, cydrannau mowntio, ac uned prosesu signal (cyfrifiadur llif). Mae ei egwyddor weithredol fel a ganlyn: mae'r transducer yn trosi egni trydanol yn donnau sain ac yn eu trosglwyddo i'r hylif sy'n cael ei fesur; mae'r derbynnydd yn dal y signal tonnau sain a adlewyrchir, sydd wedyn yn cael ei chwyddo gan gylchedwaith electronig a'i drawsnewid yn signal trydanol sy'n cyfateb i'r gyfradd llif. Yna trosglwyddir y signal hwn i'r offeryn arddangos ac integreiddio ar gyfer arddangos data a chyfrifo cronnol, gan gwblhau'r canfod llif a'r mesuriad. Gall ffactorau megis yr amgylchedd gosod ar y safle, deunydd pibellau a deunydd leinin, paramedrau pibellau, gosod a lleoli trawsddygiadur, ac ymyrraeth allanol i gyd effeithio ar gywirdeb mesur y mesurydd llif hwn.
Dylanwad Amgylchedd Gosod ar Clamp Llaw-ar Fesuryddion Llif Ultrasonic
1.1 Adrannau Pibellau Syth i fyny'r afon ac i lawr yr afon
Yn ystod gosod a defnyddio ar-safle, mae mesur yn aml yn cael ei effeithio gan yr anallu i ddod o hyd i leoliad sy'n bodloni'r gofynion. Gan gymryd pibell ddur DN300 fel enghraifft, os yw hyd yr adran bibell syth safonol 10 gwaith diamedr y bibell (i fyny'r afon) a 5 gwaith diamedr y bibell (i lawr yr afon), mae'r clamp - ar fesurydd llif ultrasonic yn cael ei gymharu â mesurydd llif electromagnetig sydd wedi'i osod yn y lleoliad safonol mewn gwahanol leoliadau.
Mae'r canlyniadau'n dangos bod adrannau pibell syth annigonol yn arwain at wallau mesur sylweddol. Pan nad yw'r adran bibell syth i fyny'r afon yn ddigonol, megis pan gaiff ei osod ar ôl penelin neu falf, mae fel arfer yn dangos gwall cadarnhaol, ac mae'r gwerth gwall yn gymharol fawr.
Mae'r clamp llaw-ar fesurydd llif ultrasonic yn fesurydd llif math cyflymder. Po uchaf yw sefydlogrwydd yr hylif, yr agosaf yw'r cyflymder llif cyfartalog a fesurwyd i'r gwir werth. Felly, os yw amodau'n caniatáu, dylai'r adrannau pibell syth i fyny'r afon ac i lawr yr afon fod mor hir â phosibl.
1.2 Cyflymder Llif Hylif
Mae cyflymder llif yr hylif yn y bibell yn ffactor allweddol sy'n effeithio ar gywirdeb mesur. Mae arbrofion yn dangos, pan fo rhif Reynolds y bibell yn fwy na 2320, bod yr hylif mewn cyflwr cythryblus; islaw 2320, mae'n llif laminaidd. Mae'r diwydiant mesuryddion fel arfer yn defnyddio 0.3 m/s fel y pwynt rhannu rhwng cyflymder llif uchel ac isel. Argymhellir bod y mesurydd llif yn gweithredu ar gyflymder llif uwch na 0.3 m/s; islaw'r gwerth hwn, ni ellir gwarantu cywirdeb y mesurydd llif.
2. Dylanwad Paramedrau Pibellau ar Glamp Llaw-ar Fesuryddion Llif Ultrasonig
2.1 Gosodiadau Paramedr
O dan amodau pibell sefydlog, addaswch baramedrau diamedr y bibell fewnbwn. Mae gwall mewnbwn diamedr y bibell mewn cyfrannedd union â'r gwall canlyniad mesur. Pan fo trwch wal y bibell wirioneddol yn 12mm, mae newid paramedr mewnbwn trwch wal y bibell yn dangos bod gwall mewnbwn trwch wal y bibell hefyd yn uniongyrchol gymesur â'r gwall canlyniad mesur.
2.2 Deunydd Pibell a Leinin
Os cofnodir y deunydd pibell neu baramedrau leinin yn anghywir, bydd yn arwain at wyriadau yn y cyfrifiad pellter gosod transducer, sydd yn ei dro yn achosi gwallau yn yr ongl amlder tonnau sain, gan leihau cywirdeb mesur, ac mewn achosion difrifol, hyd yn oed atal derbyniad signal. Mae arbrofion yn dangos mai prif ddylanwad y leinin bibell ar y mesuriad yw'r newid yn y diamedr llif gwirioneddol. Mae presenoldeb y leinin yn lleihau arwynebedd trawsdoriadol effeithiol y bibell, gan arwain at ostyngiad cyfatebol yng ngwerth cyfradd llif a gyfrifir o'r cyflymder llif. Felly, rhaid ystyried trwch y leinin wrth fesur. Mae dylanwad deunydd pibell a leinin ar y mesuriad yn deillio o'r gwahaniaeth mewn cyflymder lluosogi tonnau sain mewn gwahanol gyfryngau. Os yw cyflymder sain gwirioneddol y deunydd yn fwy na'r cyflymder sain gosod, bydd y canlyniad mesur yn llai; i'r gwrthwyneb, bydd yn fwy.
Dylanwad Gosod a Lleoli Trawsddygiadur ar Clamp Llaw-ar Flowmeters Ultrasonic
Yn ôl y gwahanol ddulliau gosod transducer, gellir eu rhannu yn Z-dull a V-dull. Mae ymarfer yn dangos, heb effeithio ar dderbyniad signal, bod cywirdeb mesur y dull V yn well na'r dull Z. Mae hyn oherwydd bod gosodiad y dull V- yn hwyluso lleoliad trawsddygiadur manwl gywir, felly mae ei wall mesur yn bennaf yn dod o nodweddion hylif a pharamedrau pibell. Er bod gan y dull Z signal tonnau sain cryfach, mae lleoli'r trawsddygiadur yn anoddach. Pan fo'r dosbarthiad hylif yn anwastad a bod yr adran bibell syth ar ben blaen yr offeryn yn fyr, gellir defnyddio mesurydd llif ultrasonic aml-sianel ar gyfer profion aml-bwynt i oresgyn y gwallau a achosir gan ansefydlogrwydd hylif.
3.1 Pellter Gosod
Mae gwall gosod y transducer llifmeter ultrasonic yn effeithio'n sylweddol ar y canlyniadau mesur a rhaid ei osod yn llym yn ôl y dimensiynau penodedig. Er enghraifft, gan ddefnyddio'r dull V- i osod trawsddygiaduron ar biblinell DN300mm, profwyd y berthynas rhwng y gwyriad bylchiad a'r gwall mesur trwy newid pellter gosod y trawsddygiadur.
Felly, mae'r gwyriad yn y pellter gosod transducer yn cael effaith sylweddol ar y gwall mesur, felly dylid rheoli'r gwyriad o fewn yr ystod lleiaf posibl.
